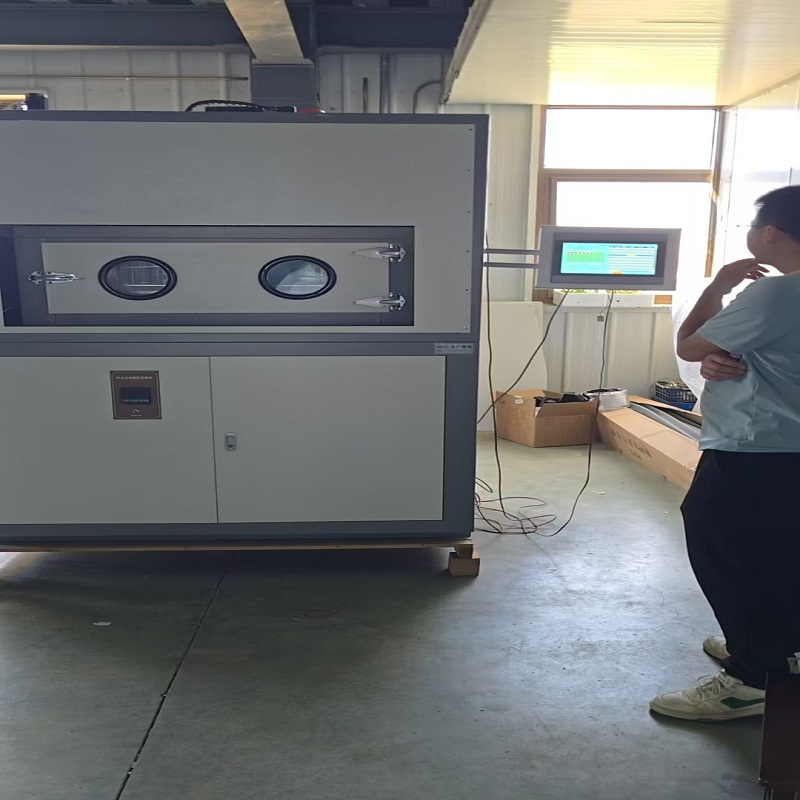

電極法50點電壓擊穿試驗儀
一、總要求
測試環境的目標是：確保測試結果真實反映電容器薄膜本身的介電強度，而非受到外界環境條件的干擾。
二、具體環境要求
1.環境溫度
要求：恒定且可控。通常標準實驗室溫度規定為23±2°C。
原因：
分子運動：溫度升高會使薄膜分子熱運動加劇，導致載流子遷移率增加，從而降低材料的電阻率，可能使擊穿電壓值偏低。
散熱：擊穿過程有熱擊穿機制。環境溫度過高會不利于試樣在測試過程中的熱量散發，增加熱擊穿的概率。
重復性：保持溫度恒定是保證批次間、不同日期測試結果可重復對比的前提。
2.相對濕度
要求：嚴格控制。通常標準規定為50%±5%或50%±10%。
原因：（這是對薄膜測試影響極大的因素）
水分吸附：高分子薄膜（如BOPP、PET）會從空氣中吸附微量水分。濕度越高，吸附量越大。水分會顯著增加薄膜的電導率，并可能改變其介電常數，導致?lián)舸╇妷簢?yán)重下降。
表面閃絡：即使在油中測試，如果從油槽中取出試樣到裝夾的過程中環境濕度過高，也可能在試樣表面形成微小的水膜，影響表面電阻，間接影響結果。
設備：高濕度環境可能引起高壓部分的凝露，造成設備短路或隱患。
3.測試介質（油浴環境）
這是薄膜50點測試的環境要求，因為它直接包裹著試樣和電極。
介質類型：必須使用標準化的電氣絕緣油，如變壓器油或硅油。嚴禁使用非標準或已污染的油。
介質作用：
絕緣與冷卻：防止沿面閃絡，均勻散熱。
均勻電場：油的介電常數高于空氣，能改善電場分布。
對油浴的要求：
清潔度：油必須保持高度清潔，無雜質、水分和氣泡。微小的雜質或氣泡在高壓下會發生局部放電，侵蝕薄膜，導致?lián)舸╇妷褐诞惓Ｆ汀?/span>
油溫：油溫也需控制，通常與環境溫度一致（如23°C）。測試過程中油溫會緩慢上升，但應避免大幅波動。
定期更換/過濾：根據使用頻率，需要定期對絕緣油進行過濾或更換，以確保其絕緣性能。
4.大氣壓力
要求：通常在標準大氣壓下（86kPa~106kPa）進行。對于常規測試，只要實驗室不在高原或氣壓地區，此因素影響較小。
原因：氣壓會影響氣體的擊穿場強（帕申定律）。如果測試在空氣中進行，氣壓影響巨大。但在油中進行時，影響被屏蔽。不過，保持標準氣壓是良好實驗室實踐的一部分。
5.電磁干擾與振動
電磁干擾：
要求：遠離強電磁干擾源（如大功率電機、變頻器、無線電發射設備）。
原因：高壓測試信號微弱，電磁干擾可能影響電壓采集系統的穩定性，導致讀數不準或誤動作。
振動與灰塵：
要求：試驗臺應穩固，避免明顯振動。環境應保持清潔，無大量灰塵。
原因：振動可能影響電極的穩定接觸?；覊m落入油中或附著在試樣上會成為雜質。
6.電源質量
要求：穩定的交流電源，電壓波動范圍應在額定電壓的±10%以內。好配備穩壓電源。
原因：電源波動會影響高壓升壓器的輸出穩定性和控制系統的精度。
三、總結：理想測試環境的構成
為確保您的電容器薄膜50點介電強度測試數據可靠，您的實驗室環境應盡可能滿足以下條件：
|環境因素 |理想要求| 主要原因|
|溫度 |23±2°C| 避免熱運動影響材料電性能，保證測試重復性|
|相對濕度| 50%±5%| 防止薄膜吸潮導致電性能劣化，保障設備|
|測試介質（油）|標準的絕緣油| 防止閃絡、均勻電場，避免雜質引起提前擊穿|
|實驗室環境| 無強電磁干擾、無振動 |保證測量系統精度和穩定性，避免外界污染|
|電源| 穩定，建議使用穩壓器| 確保升壓速率和電壓讀數的準確性|
簡單來說，一個專業的電容器薄膜擊穿電壓測試實驗室，應該是一個恒溫恒濕、干凈整潔、電磁環境潔凈的屏蔽房間。任何對環境控制的疏忽，都會使昂貴的設備和精密的電極系統失去意義，因為您測量的不再是材料本身的特性，而是被環境噪聲污染后的數據。
在進行正式測試前，尤其是對比不同批次產品或進行質量認證時，必須花費時間讓試樣和測試油在標準溫濕度環境下充分穩定（通常需要24小時以上），以達到熱平衡和濕平衡，這是獲得準確數據的關鍵步驟。
電極法50點電壓擊穿試驗儀
一、測試原理與結構差異
?單點電極法?
采用單一電極對試樣進行局部測試，通過球面電極（如Ф25mm）施加壓力并傳導電流，適用于小面積均勻性評估?。
?50點電極法?
通過多電極陣列（如50個獨立電極）同步或分時測試，覆蓋薄膜不同區域，可檢測材料整體均勻性及局部缺陷?。
二、應用場景對比
?單點電極法?
適用于常規介電強度測試（如GB/T 1408.1標準）。
典型應用：電子元件絕緣層、單層薄膜的快速檢測。
?50點電極法?
專為高精度需求設計，如鋰電隔膜（需評估50個點位擊穿電壓分布）。
優勢：可識別材料內部微缺陷，提升電池性?。
三、設備與成本差異
?單點電極法?
設備簡單測試效率高，但數據代表性有限?。
?50點電極法?
需多通道控制系統
支持三相負荷平衡，但調試復雜?。
四、數據可靠性
50點法通過多點統計降低隨機誤差，結果更接近實際工況（如航空航天用TPU薄膜需滿足50點均一性要求）?
50點電極法測試步驟詳解
一、測試前準備
?設備檢查?
確保電壓擊穿試驗儀（如華測HCDJC系列）的50點電極陣列完好，電極間距符合標準（如ASTM D149要求），高壓輸出模塊（0-100kV）和電流檢測系統（0-40mA）校準完成?。
?試樣處理?
薄膜樣品（如鋰電隔膜）需在標準溫濕度（15-25℃/30%-60%RH）下預處理24小時。
使用厚度儀（如GB/T 6672標準）測量試樣厚度，確保均勻性（偏差≤5%）?。
二、測試流程
?電極安裝?
將試樣平鋪于50點電極陣列上，通過機械壓緊裝置（壓力0.1-0.5MPa）確保電極與薄膜接觸良好?。
?參數設置?
?升壓模式?：選擇連續升壓（500V/s或1000V/s）或逐級升壓（每級保持10s）。
?擊穿判定?：設定電流閾值（如1-30mA）和電壓上限（如50kV）?。
?自動化測試?
啟動程序后，系統依次對50個電極點位施加電壓，記錄擊穿電壓值。
每個點位測試完成后自動跳轉至下一位置，避免重復測試?。
三、數據記錄與分析
?結果輸出?
生成擊穿電壓分布圖，計算50點平均介電強度（擊穿電壓/厚度，單位kV/mm）及標準差?。
缺陷定位?
通過擊穿電壓異常點位（如低于平均值20%）識別薄膜局部缺陷（如針孔、雜質）?。
四、與維護
?設備清潔?
測試后需用無水乙醇清潔電極，防止殘留物影響下次測試?。
?校準周期?
建議每50次測試后對高壓模塊和電流傳感器進行校準?。
五、典型應用案例
?鋰電隔膜?：50點法可檢測隔膜均勻性，確保電池性（如擊穿電壓≥1500V/mil）?。
?電子薄膜?：用于PCB基材的絕緣性能評估，需滿足50點數據離散度<5%?。
50點電極法測試時間與靈敏度分析
一、測試時間控制
?單點測試耗時?
每個電極點位的擊穿測試時間約10-30秒（含升壓、擊穿判定及數據記錄），50點完整測試需8-25分鐘?。
快速測試模式（1000V/s升壓速率）可縮短至5-8分鐘，但需犧牲部分精度?。
?自動化優化?
華測HCDJC系列設備支持并行測試，通過多通道控制可將總時間壓縮至3-5分鐘?。
二、靈敏度影響因素
?電流檢測精度?
設備需具備0.1mA級電流分辨率（如ASTM D149標準要求），以捕捉薄膜微擊穿信號?。
電極接觸質量?
電極壓力需穩定在0.1-0.5MPa，接觸不良會導致靈敏度下降（誤差可達±15%）?。
環境干擾?
濕度波動（>±5%RH）或溫度變化（>±2℃）可能引入5%-10%的測量偏差?。
三、典型應用數據
?鋰電隔膜測試?：50點法可檢測到0.1μm級針孔缺陷，靈敏度較單點法提升3倍?。
?數據離散度?：優質隔膜50點測試結果的標準差應<5%（單點法通常>10%）?。
50點電極法測試時間優化策略
一、硬件與參數優化
?并行測試技術?
采用多通道同步控制系統（如華測HCDJC-50型），通過50個獨立電極同時施加電壓，可將總測試時間從單點法的25分鐘壓縮至3-5分鐘?。
?升壓速率調整?
快速升壓模式（1000V/s）適用于均勻性良好的薄膜（如BOPET），單點測試時間可縮短至10秒內?。
敏感材料（如鋰電隔膜）建議采用500V/s升壓速率，避免因過速升壓導致誤判?。
二、軟件與流程優化
?自動化程序?
預編程測試序列（如ASTM D149標準），自動跳過已擊穿點位，減少無效等待時間?。
?數據壓縮存儲?
將結果實時保存為CSV格式，避免因數據記錄延遲拖慢測試進度?。
三、環境與操作控制
?溫濕度穩定?
保持測試環境在15-25℃/30%-60%RH，避免因環境波動導致重復測試?。
?電極維護?
定期用丙酮+5%稀鹽酸清洗電極，確保接觸電阻穩定（接觸不良可增加10%-15%測試時間）?。
四、典型應用案例
?鋰電隔膜測試?：50點法優化后，單次測試時間≤5分鐘，數據離散度<5%?。
?電子薄膜檢測?：通過快速掃頻技術（Fast Sweeps）提升效率，較傳統方法快2-3倍?。
