：路登科技芯片測試治具行業革新

在半導體產業高速發展的今天，芯片測試效率與精度已成為決定企業競爭力的關鍵因素。東莞路登科技有限公司憑借深厚的技術積淀，推出創新性芯片測試裝置料盤治具，以性能重新定義行業標準，為電子制造領域注入全新動能。

核心技術：精密設計與智能融合的結晶

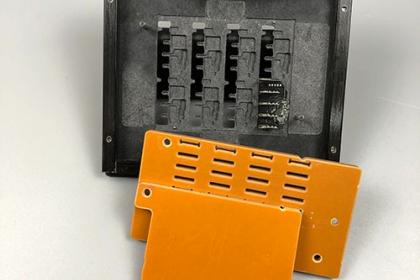

路登科技治具采用模塊化設計理念，將精密機械結構與智能控制系統深度融合。其核心創新在于液壓緩沖技術，通過動態壓力調節系統，確保芯片在測試過程中受力均勻，避免脆性元件損傷。同時，嵌入式傳感器網絡實時監控溫度、壓力等關鍵參數，配合AI算法實現自適應補償，將測試精度提升至±5μm級別，滿足5G通信芯片、車載ECU等高端應用的嚴苛要求。輕量化鎂合金框架的應用，使設備重量減輕35%，卻仍能保持高強度穩定性，完美應對微型化芯片的裝配挑戰。

場景化解決方案：賦能多行業精密制造

半導體封裝：針對晶圓級封裝需求，治具通過多軸聯動系統實現快速定位，測試節拍提升至1000次/小時，良品率顯著提高。其低熱阻設計有效解決高功率芯片散熱難題，延長器件使用壽命。

汽車電子：通過ISO 16750-2車規認證，支持-40℃至125℃寬溫域工作，液壓緩沖技術吸收機械沖擊，確保車載傳感器在嚴苛環境下穩定運行。

消費電子：視覺定位系統實現0.1秒快速換型，配合柔性?shī)A持機構，可兼容手機攝像頭模組、TWS耳機芯片等微型元件的測試。

客戶價值：全生命周期成本優化

路登科技通過“產品+服務”模式，為客戶創造三重價值：

效率革命：自動化料盤輸送系統實現“零等待”測試，產能較傳統設備提升3倍，大幅縮短產品上市周期。

智能運維：IoT傳感器網絡可提前30天預警部件磨損，減少非計劃停機，維護成本降低40%。

綠色制造：變頻液壓系統使待機功耗僅為傳統設備的30%，年節能效益顯著。

行業認可：從實驗室到量產線的跨越

路登科技治具已通過多家頭部半導體企業的嚴苛驗證，在芯片測試領域?qū)崿F(xiàn)三大突破：

精度躍升：定位精度達0.01mm級，解決傳統氣動治具的振動偏差問題。

兼容性拓展：支持8英寸至12英寸晶圓測試，適配主流測試機接口。

可靠性增強：連續運行測試顯示，設備MTBF（平均無故障時間）突破5000小時。

在工業4.0浪潮中，路登科技正以創新驅動變革。其芯片測試治具不僅是一款產品，更是半導體產業邁向智能制造的里程碑。選擇路登，即是選擇與未來同行。
